Description du Safyr OPC
Le Safyr OPC est composé d'un boîtier et d'un détecteur. Le détecteur à une durée de vie de 1 an.
Il permet de mesurer le nombre de particules dans l'air et est directement connecté à Lyra.
Traitement des données
La donnée brute issue du Safyr OPC est un nombre de détection comptabilisé par unité de temps et par canal. La donnée brute, appelée « Ping », sera remontée via l’interface Lyra toutes les minutes (fréquence d’acquisition du Safyr OPC).
Afin de comparer les résultats à des limites de classe ISO et facilité la définition des seuils d’alerte et d’action, les résultats sont exprimés en particle/ft³ sur une fenêtre glissante de 10 minutes avec un nouveau point toutes les minutes.
Fonctionnement du compteur SAFYR OPC
Cette surveillance, réalisée par un mesurage en continu du nombre de particules présent dans l’air, a pour but d’obtenir des indications sur le maintien des performances d’une installation entre deux qualifications périodiques et doit permettre de suivre des tendances en activité, d’anticiper d’éventuelles dérives du système et d’aider aux investigations (Rechercher de causes, analyses d’impact, libération de lots, …).
Dans une approche de surveillance continue / monitoring, il est fortement recommandé d’opter pour un niveau d’alarme simple, efficient, facilement paramétrable et interprétable par l’utilisateur. De plus, le prélèvement de particules de tailles supérieurs à 1µm nécessite des mécanismes de prélèvement spécifiques à haut débit car ces particules ont tendances à sédimenter rapidement de par leur poids et peuvent donc être retenues par le système de prélèvement (Erreur de comptage).
Raison pour laquelle Safyr a choisi de ne retenir dans sa solution qu’une seule taille (≥0.5µm) tout en limitant les particules de grandes tailles. Etant donné que de nombreux utilisateurs souhaitent garder un lien avec la norme ISO 14644-1 pour l’établissement de leurs niveaux d’alerte et d’action (Tableau 1 : Classes ISO de la propreté particulaire de l’air), le compteur Safyr OPC est conçu pour dénombrer les particules de tailles comprises entre 0,5 et 2,5µm. Les particules de tailles supérieures à 2,5µm représentant moins de 5% de la population des particules ≥0.5µm (3,514% selon le tableau 1 des limites de classe ISO 14644-1).
|
Taille des part. considérées |
N° de classe ISO |
Concentration en Part. /m³ (ISO) |
Concentration en Part. /Ft³ (ISO) |
Classe équivalente FS 209E (Abrogée) |
Concentration en Part./Ft³ (FS209E) |
|
≥0.5µm |
ISO 5 |
3520 |
100 |
Classe 100 |
100 |
|
≥0.5µm |
ISO6 |
35200 |
997 |
Classe 1000 |
1000 |
|
≥0.5µm |
ISO6 |
352000 |
9968 |
Classe 10000 |
10000 |
|
≥0.5µm |
ISO6 |
3520000 |
99675 |
Classe 100000 |
100000 |
Fonctionnement dans Lyra
Voici le lien explicatif pour la création de widget.

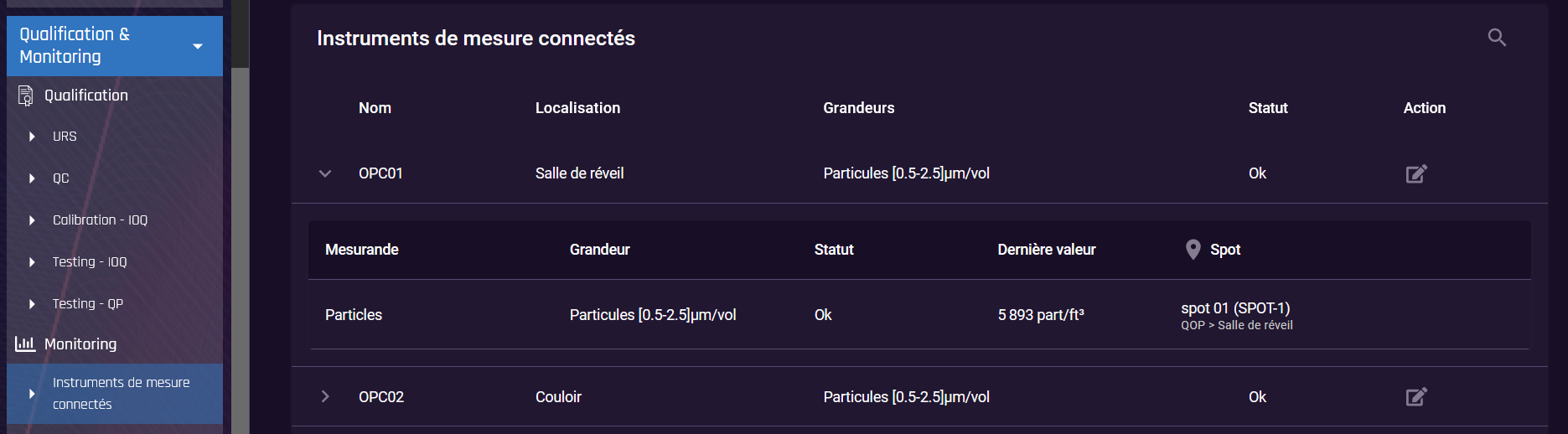

Voici le lien explicatif pour les instruments de mesure connectés.
