🎯 Objectif

Cet article vous accompagne dans la prise en main de la fonctionnalité du tableau de bord de Lyra. Vous apprendrez à créer, personnaliser et gérer vos tableaux de bord pour suivre en temps réel les données de votre système de monitoring de salle blanche. Le tableau de bord vous permet d'organiser des widgets selon vos besoins et de visualiser les informations essentielles de votre infrastructure.

☑️ Prérequis

Avant de créer votre première campagne de tests, assurez-vous que :

• ☑️ Votre infrastructure (vue d'ensemble) est créée dans l'application
• ☑️ Vos points de surveillance (spots) sont configurés
• ☑️ Vous disposez de la fonctionnalité "Tableau de bord" sous le module My System
• ☑️ Vous avez une licence “Starter”, “Basic” ou "Pro"

📖 Description

Vue d'ensemble

Le tableau de bord Lyra est l'espace central de surveillance de vos données de monitoring. Il vous permet de créer des vues personnalisées adaptées à vos besoins opérationnels en combinant différents types de widgets.

Caractéristiques principales :

• Tableaux de bord multiples : Créez autant de tableaux de bord que nécessaire sans limitation.
• Organisation par onglets : Naviguez facilement entre vos différents tableaux de bord via un système d'onglets en haut de l'écran
• Widgets personnalisables : Composez votre tableau de bord avec 4 types de widgets disponibles (Graphique d'historique, Surveillance en temps réel, Tableau des statuts, Plan 2D)
• Actions rapides : Accédez aux fonctions de rafraîchissement, export et paramétrage directement depuis chaque widget

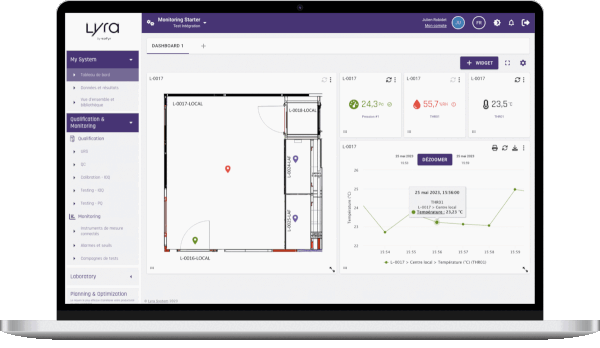

Interface du tableau de bord :

L'interface se compose de plusieurs zones :

• Une barre d'onglets permettant de basculer entre vos différents tableaux de bord
• Un bouton "+" pour créer un nouveau tableau de bord
• Un bouton "+ WIDGET" pour ajouter des widgets au tableau de bord actif
• Des boutons d'action globaux (plein écran, paramètres, diffusion du dashboard) en haut à droite
• La zone principale affichant vos widgets organisés selon votre configuration

Gestion des tableaux de bord

Créer un nouveau tableau de bord

1. Cliquez sur le bouton "+" dans la barre d'onglets
2. Saisissez un nom dans le champ "Titre" (ex : "Production", "Zone stérile")
3. Cliquez sur "SAUVEGARDER"

Votre nouveau tableau de bord apparaît sous forme d'onglet et est prêt à recevoir vos widgets.

Modifier un tableau de bord

1. Cliquez sur l'icône paramètres (⚙️) en haut à droite
2. Dans la modale "Modifier le dashboard", modifiez le champ "Titre"
3. Cliquez sur "SAUVEGARDER"

Le nom du tableau de bord est mis à jour instantanément sans affecter les widgets existants.

Supprimer un tableau de bord

1. Cliquez sur l'icône paramètres (⚙️) en haut à droite
2. Dans la modale "Modifier le dashboard", cliquez sur "SUPPRIMER"
3. Confirmez la suppression

 ⚠️ Cette action est irréversible. Tous les widgets de ce tableau de bord seront définitivement perdus.

Partager un tableau de bord

La fonctionnalité de partage vous permet de générer un lien URL unique pour afficher votre tableau de bord sur d'autres écrans ou appareils, sans nécessiter de connexion au système Lyra.

Cas d'usage :

• Affichage sur des écrans de contrôle dans les salles blanches
• Présentation lors de réunions
• Visualisation sur des moniteurs dédiés
• Partage avec des collaborateurs pour consultation

Étapes de partage :

1. Accédez au tableau de bord que vous souhaitez partager
2. Cliquez sur l'icône partage (🔗) située en haut à droite de l'écran
3. Une modale "Share dashboard" s'ouvre
4. Le nom de votre tableau de bord s'affiche (par exemple : "Monitoring display")
5. Une URL unique est générée automatiquement dans le champ prévu à cet effet
6. Cliquez sur le bouton "COPIER" pour copier l'URL dans votre presse-papiers
7. Une notification verte confirme la création du lien : "L'URL de partage du dashboard a été créée avec succès"

⚠️ Partagez l'URL uniquement avec des personnes autorisées à consulter vos données de monitoring. Toute personne disposant du lien pourra visualiser le tableau de bord.

Gestion des widgets

Les widgets sont les composants essentiels de votre tableau de bord. Ils vous permettent de visualiser vos données sous différentes formes.

Types de widgets disponibles :

Le système Lyra propose 4 types de widgets :

1. Graphique d'historique : Visualisez l'évolution de vos mesures sur une période définie avec des graphiques interactifs
2. Surveillance en temps réel : Affichez une ou deux valeurs de capteurs en temps réel pour un suivi instantané
3. Tableau des statuts du système de surveillance : Consultez un aperçu global des statuts et valeurs de plusieurs instruments
4. Plan 2D : Positionnez vos points de mesure sur le plan de votre local ou zone

Ajout d’un widget :

L’ajout de widget sur le dashboard est standardisé autour de quatres grandes étapes pour les différents widgets disponibles sur Lyra à savoir :

• Etape 1 : Sélection du widget (Graphique d’historique, Surveillance en temps réel, Tableau en temps réel, Plan 2D)
• Etape 2 : Sélection du niveau d’infrastructure dans lequel vous allez effectuer votre surveillance
• Etape 3 : Sélection des spots avec leurs mesurandes associées. (2 maximum dans le cas du graphique d’historique)
• Etape 4 : Prévisualisation de la configuration du widget avec la possibilité de modifier le titre du widget et d’autres options en fonction du widget sélectionné.

Résultat : Le widget apparaît immédiatement sur votre tableau de bord avec les données correspondant à votre configuration.

Une fois ajoutés, vos widgets disposent de fonctionnalités communes :

• Impression : Icône d’impression (🖨️) pour imprimer les données
• Rafraîchissement manuel : Icône de rafraîchissement (🔄) pour actualiser les données
• Export : Icône de téléchargement (⬇️) pour exporter les données
• Menu d'actions : Icône à trois points (⋮) donnant accès à des options supplémentaires (modification, suppression)
• Redimensionnement : Possibilité d'agrandir le widget pour une vue détaillée
• Déplacement : Réorganisez vos widgets par glisser-déposer
