Localisation
Les graphiques n’ont pas un seul emplacement précis dans l’application, ils sont présents dans l'ensemble de l'application Lyra pour faciliter la lecture et l'analyse de vos données de surveillance.
🎯 Objectif
Les graphiques vous permettent de visualiser rapidement l'évolution de vos paramètres environnementaux, d'identifier des tendances et de détecter des anomalies.
Exemple concret : "Visualisez l'évolution de la température de votre salle stérile sur les 7 derniers jours et identifiez en un coup d'œil les dépassements de seuils d'alerte."
📖 Description
Les graphiques sont présents dans plusieurs fonctionnalités de Lyra pour faciliter l'analyse de vos données de surveillance comme dans les widgets de dashboard, les détails des instruments de mesures connectés ou la visualisation de données.
Cette documentation s'applique à tous les graphiques de l'application, quelle que soit leur localisation.
Types de graphiques disponibles
Graphiques en courbes temporelles
Utilisés pour les mesures continues dans le temps :
- Température
- Humidité relative
- Pression différentielle
- Concentration particulaire
- Niveau sonore (dB)
Graphiques à barres
Utilisés pour les relevés discontinus :
- Relevés microbiologiques (UFC)
Lecture des données
Chaque graphique affiche :
| Élément | Description |
|---|---|
| Axe horizontal (X) | Échelle temporelle (heures, jours, semaines...)Axe vertical (Y) |
| Axe vertical (Y) | Valeurs mesurées avec leur unité |
| Courbes/barres | Représentation des données pour chaque paramètre |
| Seuils | Lignes horizontales indiquant les limites d'alerte (si configurés) |
| Points de données | Valeurs mesurées individuelles (survolez pour voir les détails) |
Légende et codes couleurs
La légende, située généralement en bas du graphique, identifie chaque paramètre affiché :
- Chaque courbe de données possède sa propre couleur
- Le nom du paramètre et son unité sont indiqués
- Les seuils d'alerte sont représentés :
- Première ligne rouge : Seuil d'alerte haut
- Première ligne orange : Seuil d'action haut
- Deuxième ligne orange : Seuil d'action bas
- Deuxième ligne rouge : Seuil d'alerte bas
⚠️ Les seuils ne s'affichent que s'ils ont été préalablement configurés pour le point de surveillance concerné.
Navigation temporelle sur le graphique
Changer la période affichée
Pour s’adapter à vos besoins, Lyra propose plusieurs plages temporelles prédéfinies :
- Dernière heure : Visualisation en temps quasi-réel
- Dernières 24 heures : Vue sur la journée en cours
- 7 derniers jours : Tendance hebdomadaire
- Heure : Période d'une heure (glissante)
- Jour : Vue journalière complète
- Semaine : Vue hebdomadaire complète
- Mois : Vue mensuelle complète
- Année : Vue annuelle complète
- Personnalisé : Définissez votre propre plage
🗣 Astuce : Utilisez la vue "Dernières 24 heures" pour un suivi quotidien et "7 derniers jours" pour identifier les tendances hebdomadaires.
Sélectionner une plage temporelle
Pour zoomer sur une période précise du graphique :

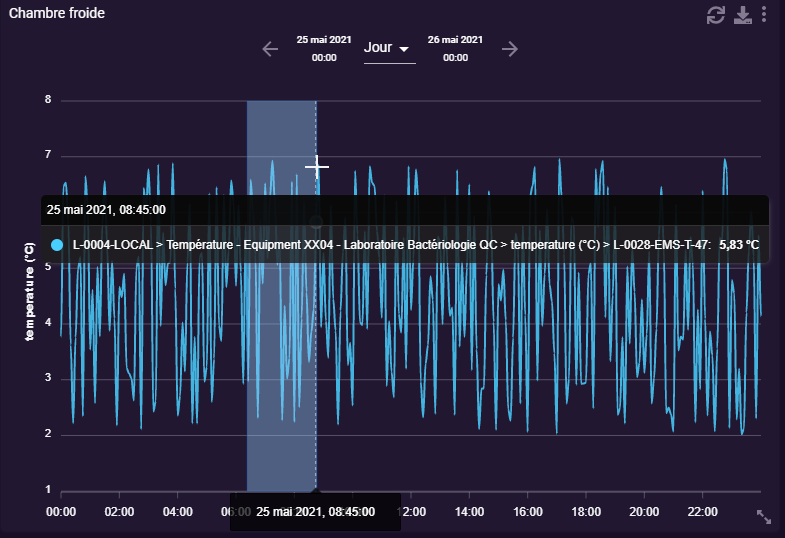

Étape 1 : Cliquez et maintenez le bouton gauche de la souris sur le graphique
Étape 2 : Faites glisser pour sélectionner la zone temporelle à agrandir
Étape 3 : Relâchez pour zoomer sur la sélection

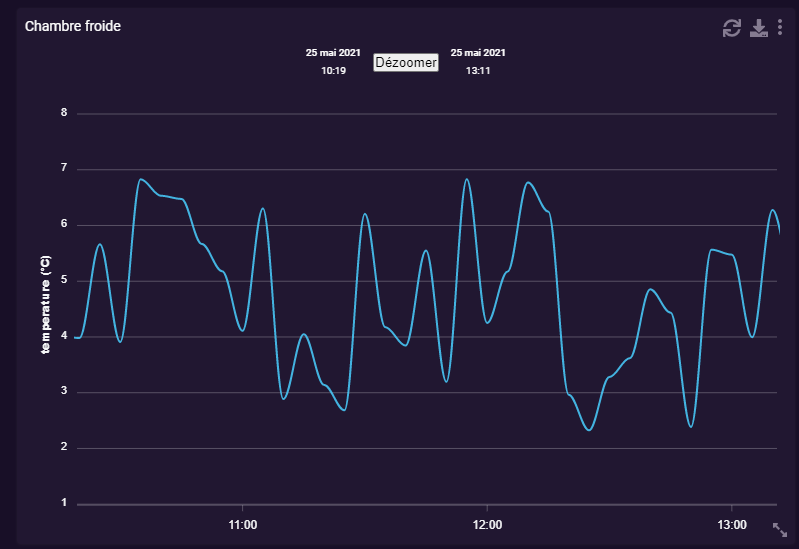

Étape 4 : Pour revenir à la vue initiale, cliquez sur le bouton "Dézoomer" ou sélectionnez à nouveau une période prédéfinie
⚠️ Le zoom est limité à la plage de données disponibles. Vous ne pouvez pas zoomer sur une période sans données enregistrées.
Interactions avec les graphiques
Consulter les valeurs détaillées
Pour obtenir les valeurs exactes d'un point de mesure, passez votre souris sur un point du graphique pour afficher une infobulle contenant la date et heure précise, la valeur mesurée avec son unité, et le nom du paramètre.
Afficher/masquer des grandeurs via la légende
Pour faciliter la lecture lorsque plusieurs courbes sont présentes, vous pouvez cliquer sur le nom d’un paramètre dans la légende pour le faire disparaître du graphique et cliquer à nouveau pour le réafficher.
🗣 Astuce : Cette fonctionnalité est particulièrement utile pour isoler visuellement un paramètre spécifique sans perdre le contexte des autres mesures.
Superposer plusieurs mesurandes sur un même graphique
Vous pouvez afficher jusqu'à deux types de mesurande sur un même graphique provenant d'un même spot (température et pression par exemple). Cette sélection est disponible à la deuxième étape de configuration du widget : Graphique d'historique.
Actions disponibles
Exporter les données
Pour récupérer les données affichées dans le graphique, cliquer sur le bouton d’exportation en haut à droite du graphique. Une fenêtre s’affiche pour confirmer l’emplacement et le téléchargement du fichier. Le fichier .csv contenant les données de la période affichée est téléchargée.
⚠️ Le fichier CSV contient uniquement les données de la période actuellement affichée à l'écran. Pour exporter une période différente, ajustez d'abord la plage temporelle puis exportez à nouveau.
Le fichier .csv téléchargé contient plusieurs colonnes. Une première pour l’horodatage (date et heure) et une par grandeur configurée dans le graphique.
Impression
Pour imprimer un graphique, cliquer sur le bouton d’impression en haut à droite du graphique. Une fenêtre d’aperçu s’affiche avant impression.
⚠️ L’impression contient uniquement les données de la période actuellement affichée à l'écran. Pour imprimer une période différente, ajustez d'abord la plage temporelle puis imprimez à nouveau.
Comprendre les seuils d'alarme sur les graphiques
Types de seuils affichés
Lorsqu'ils sont configurés, les seuils apparaissent sous forme de lignes horizontales :
| Type de seuil | Représentation | Signification |
|---|---|---|
| Action haute | Ligne rouge | Limite critique supérieure - Intervention immédiate requise |
| Alerte haute | Ligne jaune/orange | Limite d'action supérieure - Surveillance renforcée |
| Alerte basse | Ligne jaune/orange | Limite d'action inférieure - Surveillance renforcée |
| Action basse | Ligne rouge | Limite critique inférieure - Intervention immédiate requise |
Optimiser l'utilisation des graphiques
Pour une analyse quotidienne :
Consultez la vue "Dernières 24 heures" pour vérifier que toutes les courbes respectent les seuils et identifier rapidement les pics ou chutes anormales. C'est l'outil idéal pour votre contrôle quotidien.
Pour identifier des tendances :
Passez à la vue "7 derniers jours" ou "Mois" pour comparer les variations journalières et repérer des patterns récurrents (cycles jour/nuit, variations hebdomadaires). Cette approche vous aide à anticiper les besoins d'ajustement.
Pour une investigation approfondie :
Utilisez la période "Personnalisé" pour cibler une plage précise, zoomez sur les zones suspectes et exportez les données en CSV pour une analyse statistique externe avec Excel ou d'autres outils d'analyse.
🔐 Permissions requises
Tous les utilisateurs, peu importe leurs permissions, peuvent consulter et exporter les graphiques. Seuls les licences Pro peuvent modifier les seuils d’alarme qui apparaissent sur les graphiques.
