Notion de Niveaux et Seuils
Nom | Définition |
Niveau d'action |
Niveau d’un paramètre défini par l’utilisateur qui, s’il est dépassé, nécessite une intervention immédiate, y compris la recherche de la cause et une action corrective. (3.3 ISO 14644-2 : 2015) Ce niveau est défini par le seuil correspondant: Chaque seuil le composant est accompagné de son signe (>, >=, <, <=, =, ≠) |
Niveau cible |
Niveau défini fixé par l'utilisateur comme un objectif de ses propres opérations de routine. (3.16 - EN 17141:2020) Ce niveau est défini par le seuil correspondant: Chaque seuil le composant est accompagné de son signe (>, >=, <, <=, =, ≠) |
Niveau d'alerte |
Niveau défini par l’utilisateur d’un paramètre fournissant un avertissement rapide en cas de dérive des conditions normales. En cas de dépassement, il convient de renforcer la surveillance ou d’engager une action corrective. (3.4 ISO 14644-2 : 2015) Ce niveau est défini par le seuil correspondant: Chaque seuil le composant est accompagné de son signe (>, >=, <, <=, =, ≠) |
Seuil |
Limite (haute ou basse) des niveaux cible, alerte ou action. Composé d'une ou plusieurs conditions Rappel de la fréquence d'apparition de la donnée Notion d'occurence Notion de temps |
Seuil quantitatif |
Limite caractérisée par une valeur chiffrée. |
Seuil qualitatif |
Limite caractérisée par une valeur autre que chiffrée. |

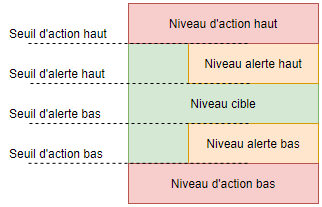

Schématisation des niveaux et seuils
Seuil quantitatif | Seuil qualitatif |
Sans la présence d'un niveau alerte, les seuils du niveau cible et action sont identiques.
Exemple de niveaux et de seuils
- Seuils quantitatifs concernant un frigo:
- Seuil du niveau d'action haut: 8 °C
- Seuil du niveau d'alerte haut: 7 °C
- Seuil du niveau d'alerte bas: 3 °C
- Seuil du niveau d'action bas: 2 °C
- Seuil qualitatif concernant une analyse microbiologique:
- Niveau cible: Absence d'Aspergillus
Notions complémentaires aux seuils quantitatifs

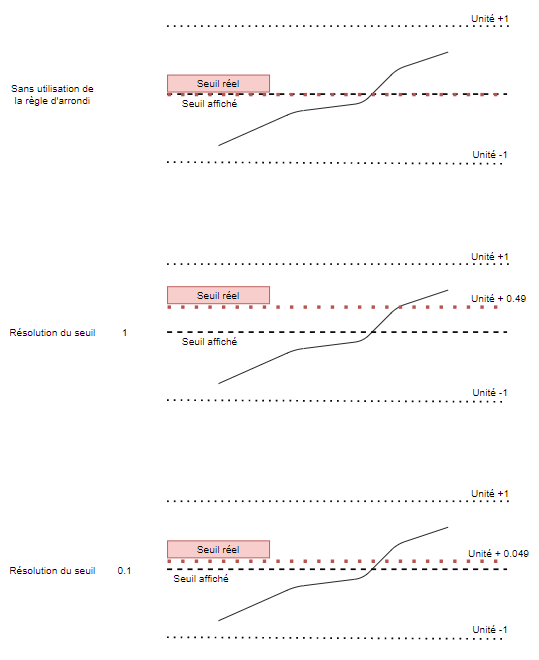

Gestion des arrondis
Utilisation de l’arrondi |
Valeur de seuil encodée et affichée |
Valeur de seuil réel |
Non |
1 / 1.0 / 1.00 |
1 |
Oui |
1 |
1.49 |
Oui |
1.0 |
1.049 |

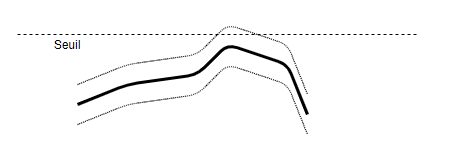

Gestion des incertitudes (à ne pas mettre dans le Helpdesk)
L'utilisation des incertitudes peut mener à des dépassements de seuils basés uniquement sur un dépassement de la zone d'incertitude et non sur la donnée elle-même.
Notion de critères
Nom | Définition |
Critère simple |
Ensemble d'un ou plusieurs seuils quantitatifs et/ou qualitatifs qui sert de base à établir un statut de conformité. Il est caractérisé par un nom et un tag.
|
Critère complexe |
Ensemble d'un ou plusieurs seuils quantitatifs et/ou qualitatifs associés à une occurrence sur un intervalle de temps donné (fréquence). |
Critère combiné |
Combinaison d'un ou plusieurs critères simples ou complexes provenant de plusieurs propriétés. |
Temporisation |
Délai optionnel défini par l'utilisateur entre le moment de rencontre de l'ensemble des critères et l'officialisation de celui-ci |
Conforme |
A définir |

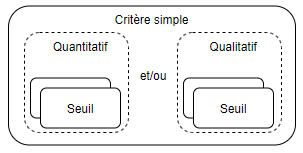

Schématisation des critères

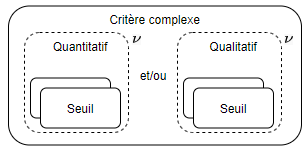

Critère simple | Critère complexe |

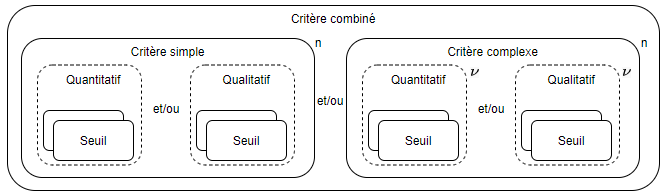

Critère combiné | |

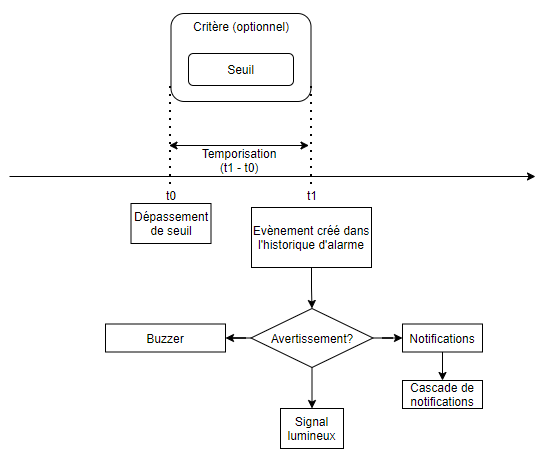

Schématisation de la temporisation
Exemple de critères
- Critère simple sur un frigo:
- Niveau d'action: > 8,0 °C et < 2,0 °C
- Critère complexe sur un frigo:
- Niveau d'action "complexe": dépassement de 3 fois le niveau d'action sur la dernière heure
- Critère combiné sur un processus:
- Niveau d'action "combiné": Niveau d'alerte microbiologique atteint ET niveau d'alerte comptage particulaire atteint ET niveau d'alerte pression atteint ET phase de production
Notion Alarmes
Alarme |
Evènement relatif à rendre visible ou à informer un franchissement de seuil ou changement d'état lié à un ou des critères. Génère par alarme une ligne d'historique Lié à des avertissements: - Sonores -Lumineux - Notifications - SMS - Push |
Alarme de seuil | Evènement relatif à un franchissement de seuil |
Alarme technique | Evènement relatif à un problème ou futur problème de fonctionnement |
Configuration d'alarme |
Configuration permettant de paramétrer les avertissements - Définir les canaux d'avertissement - Définir les utilisateurs informés - Définir les temps de temporisation - Définir les périodes silencieux pour certains canaux d'avertissement |
Alarme primaire |
Alarme dont il est impossible de mettre en mode silencieux. Alarme toujours active |
Alarme secondaire |
Alarme dont il est possible de mettre en mode silencieux Son signalement est déplacé dans le temps |
Cascade d'alarme |
Combinaison entre différentes catégories d'alarme |
Cascade de notification d'alarme |
Lié uniquement aux cascades email et SMS |
Process complet Seuil - Critères - Alarmes
Application dans Lyra
Configuration des seuils
Page qui vous permettra de définir les valeurs chiffrées des seuils et donc de définir les niveaux cibles, d'alerte ou d'action.
Historique des dépassement de seuils
Page qui vous permettra d'analyser l'ensemble de vos dépassements de seuils.
Configuration des alarmes
Page qui vous permettra de configurer vos alarmes
- configuration des utilisateurs à notifier
- configuration des notifications (sms, email...)
- mode silencieux
Historique des alarmes
Page qui vous permettra de voir l'historique de vos événements d'alarmes
